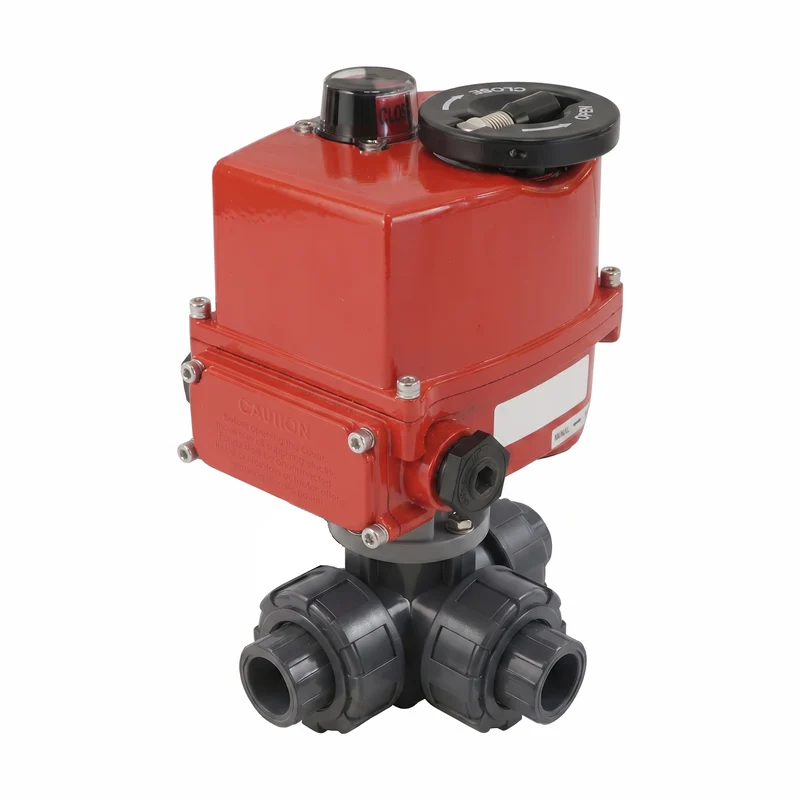

G1-1/4'' Vanne A Bille PVC électrique modulante 3 Voies Perçage En L 24 V CA/CC

Cet actionneur électrique modulant est proposé en combinaison avec une vanne a bille PVC 3 voies a perçage en L. La vanne dispose de raccords filetés femelles G 1-1/4 pouce. Il s'agit du BSPP (British Standard Pipe Parallel). La vanne a un alésage de 25 mm, avec une valeur Kv de 21 m3/h (Cv = 24,28 gpm). Le Kv exprime le débit d'eau en m3/h pour une perte de charge d'un bar. La vanne peut supporter une pression allant jusqu'a 10 bar a 20°C (145 psi a 68°F). Elle convient a des températures de 0 a 60°C (32 a 140°F). La vanne convient aux applications avec de l'eau contaminée ou des médias corrosifs, tels que des solutions chlorées (eau de mer ou piscines). Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM.

L'actionneur peut faire tourner la vanne de 0 a 90 degrés avec un couple de service de 40 Nm (couple de rupture plus élevé, veuillez consulter le manuel) en 13 secondes. Il nécessite une tension d'alimentation de 24 V CA/CC, dispose d'un cycle de service court S2 (10 min - voir le manuel), et est livré avec un indicateur de positionnement visuel situé en haut de l'unité pour voir clairement la position de la vanne. En tant qu'actionneur modulant, il est équipé d'un systeme de positionnement numérique (DPS) permettant de positionner la vanne n'importe ou entre 0 et 90 degrés. Il nécessite un signal de commande de 4-20 mA (et 0-10V, 2-10V) pour le positionnement. Grâce au boîtier en polyamide (PA) durable de l'actionneur, l'unité offre une protection IP67 pour une température ambiante de -10°C a 50°C (14°F a 122°F).
