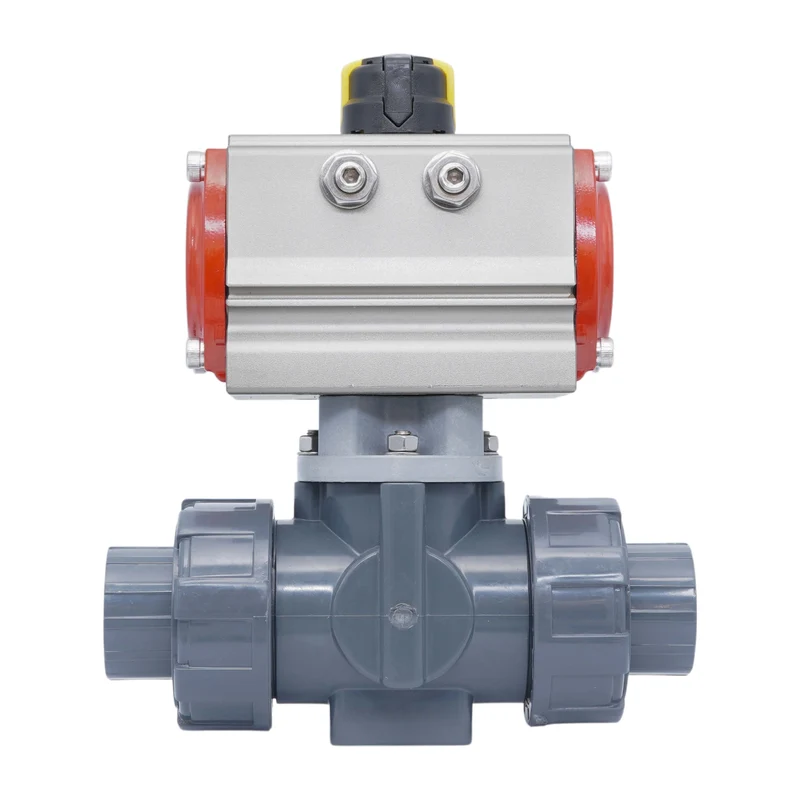

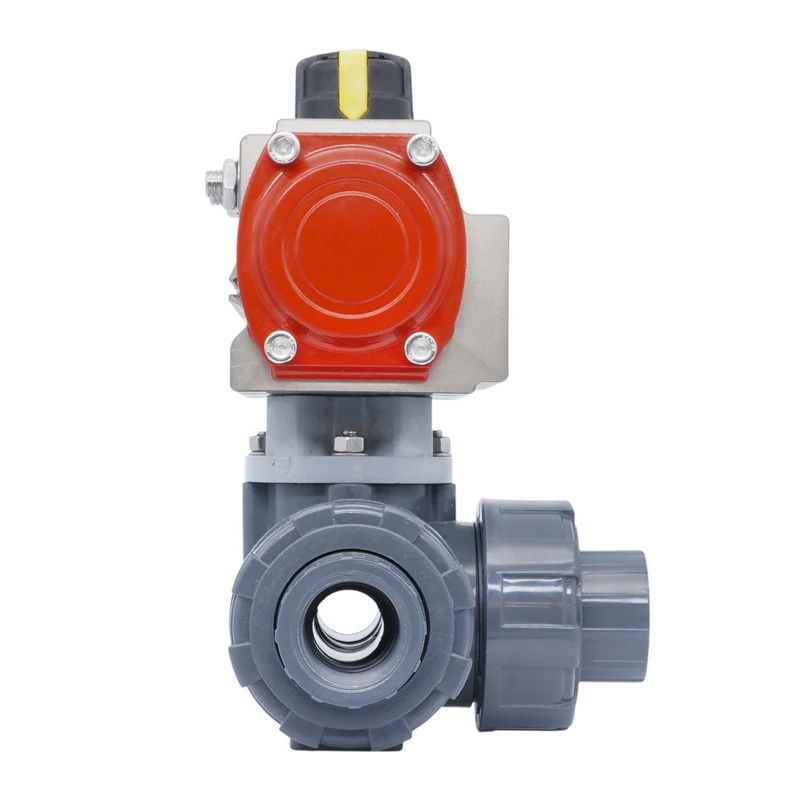

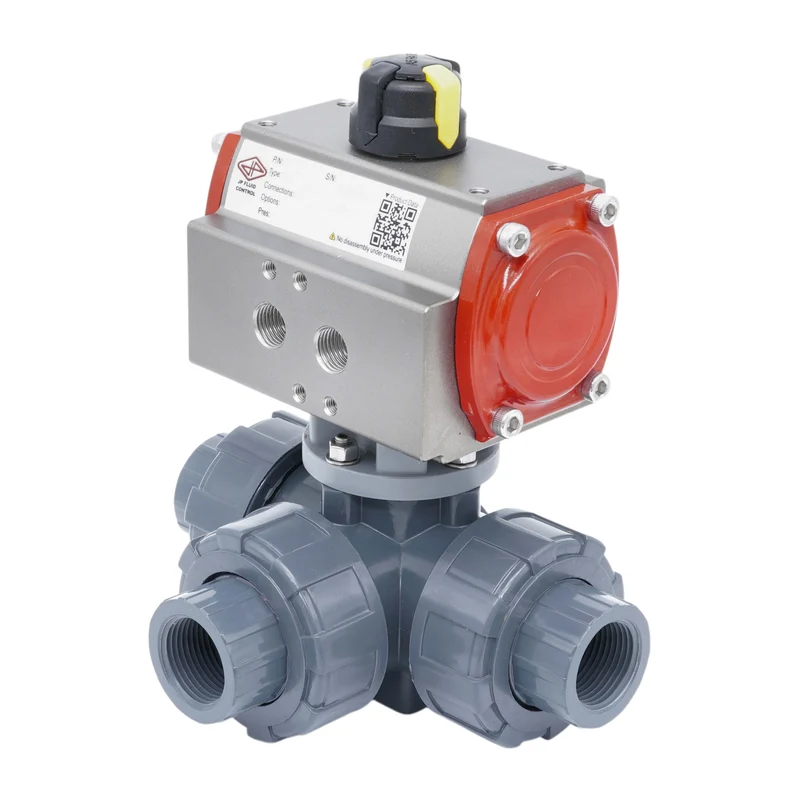

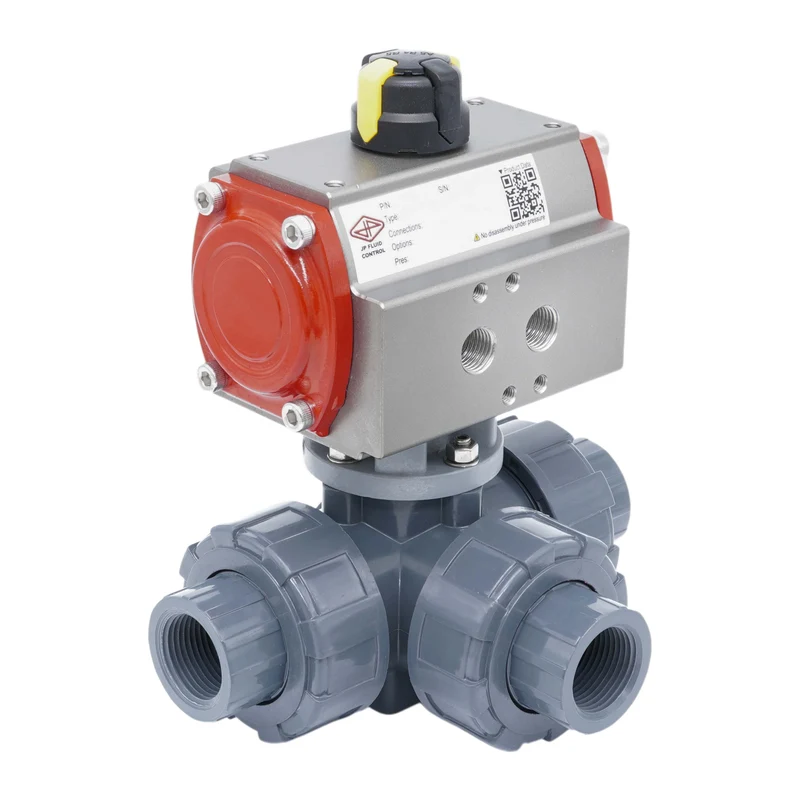

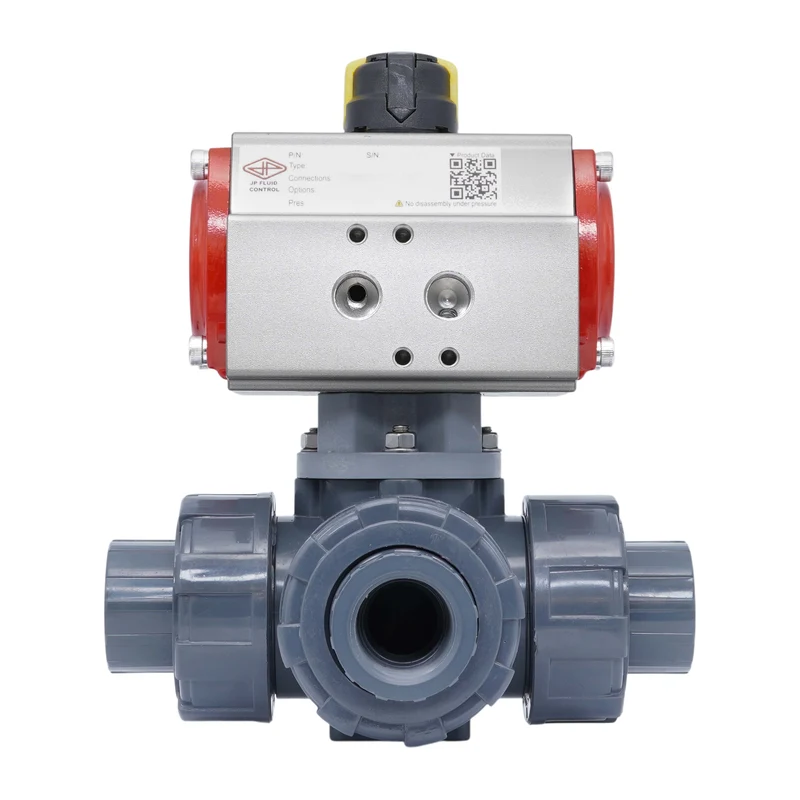

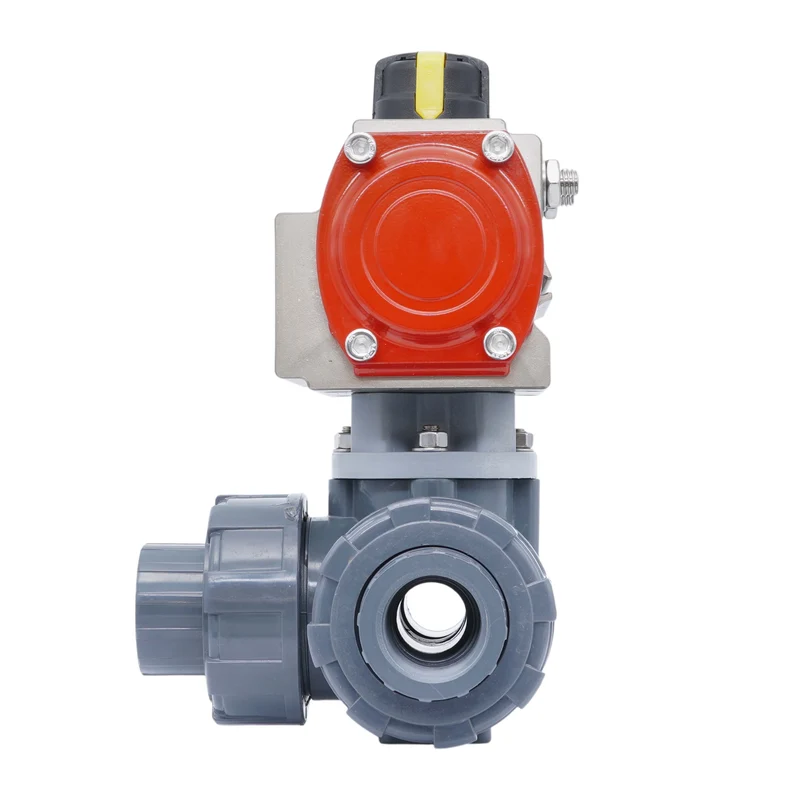

G1'' Vanne A Bille PVC pneumatique 3 Voies Perçage En L double effet

Cette vanne a bille 3 voies est a commande pneumatique avec un alésage de 22 mm. La vanne dispose de raccordements filetage femelle G 1 pouce. Il s'agit du BSPP (British Standard Pipe Parallel). Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne convient parfaitement aux eaux contaminées ou aux milieux corrosifs tels que les solutions de chlorure (eau de mer ou piscines). Par ailleurs, le corps en PVC-U et les joints PTFE/EPDM conviennent aux solutions salines, aux acides et bases dilués, ainsi qu'aux solvants polaires tels que les alcools. Ils ne conviennent pas aux huiles, aux carburants ou aux hydrocarbures aromatiques/chlorés consultez le tableau de résistance chimique pour les milieux spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). La vanne peut etre utilisée dans une plage de température de 0 a 60°C (32 a 140°F). La vanne a une valeur Kv de 12 m3/h a une pression différentielle de 1 bar (Cv = 13,87 gpm). La valeur Kv exprime le débit d'eau en m3/h pour une chute de pression d'un bar.

L'actionneur dispose d'un mécanisme a crémaillere robuste, double effet, avec un corps en aluminium anodisé dur de 35 microns. La plage d'entrée pneumatique est de 3 a 8 bar (43 a 116 psi). Il dispose également d'une interface Namur 1/4 pouce pour les électrovannes et d'une interface 50 x 25 mm pour les boîtiers de fin de course VDI/VDE 3845. Livré non assemblé, comprenant la vanne a bille (V3KKM), l'actionneur (V3JKP/PR03D) et les accessoires de montage.
