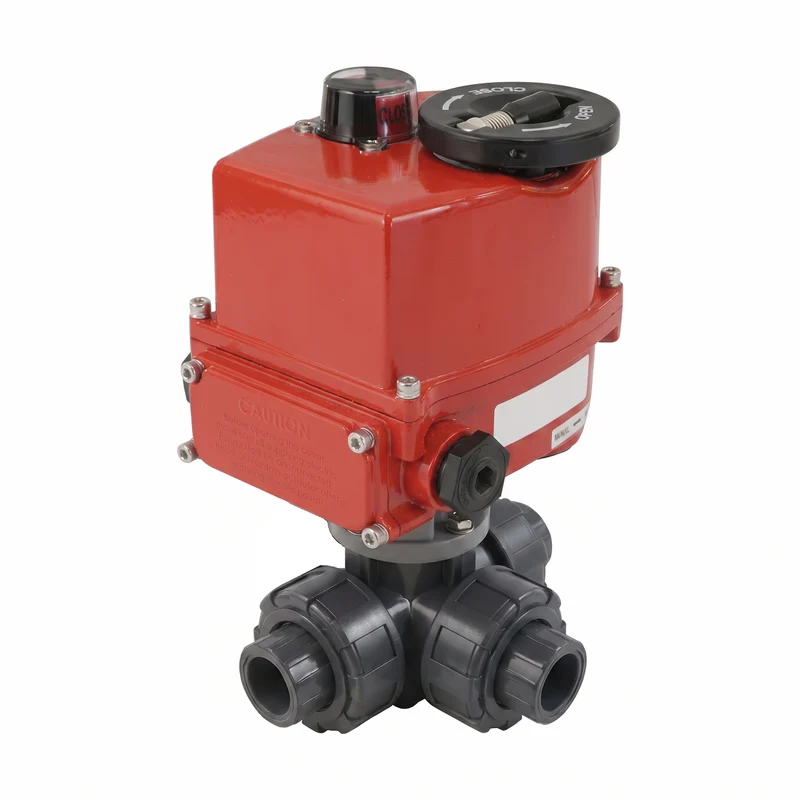

G2'' Vanne A Bille électrique modulante PVC 3 Voies Perçage En T 24 V CA/CC

Cet actionneur électrique modulant est proposé en combinaison avec une vanne a bille PVC 3 voies a perçage en T. La vanne dispose de raccords filetés femelles G 2 pouces. Il s'agit de BSPP (British Standard Pipe Parallel). La vanne a un alésage de 38 mm, avec une valeur Kv de 47 m3/h (Cv = 54,33 gpm). Kv exprime le débit d'eau en m3/h pour une perte de charge d'un bar. La vanne peut supporter une pression allant jusqu'a 10 bar a 20°C (145 psi a 68°F). Elle convient pour des températures de 0 a 60°C (32 a 140°F). La vanne convient aux applications avec de l'eau contaminée ou des médias corrosifs, tels que des solutions de chlorure (eau de mer ou piscines). Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM.

L'actionneur peut faire tourner la vanne de 0 a 90 degrés avec un couple de fonctionnement de 40 Nm (couple de démarrage plus élevé, voir le manuel) en 13 secondes. Il nécessite une tension d'alimentation de 24 V CA/CC, dispose d'un service intermittent S2 (10 min - voir manuel) et est livré avec un indicateur de positionnement visuel sur le dessus de l'unité pour voir clairement la position de la vanne. En tant qu'actionneur modulant, il est équipé d'un systeme de positionnement numérique (DPS) signifiant qu'il peut positionner la vanne n'importe ou entre 0 et 90 degrés. Il nécessite un signal de commande de 4-20 mA (et 0-10V, 2-10V) pour le positionnement. Avec le boîtier en polyamide (PA) durable de l'actionneur, l'unité bénéficie d'une protection IP67 pour une température ambiante de -10°C a 50°C (14°F a 122°F).
