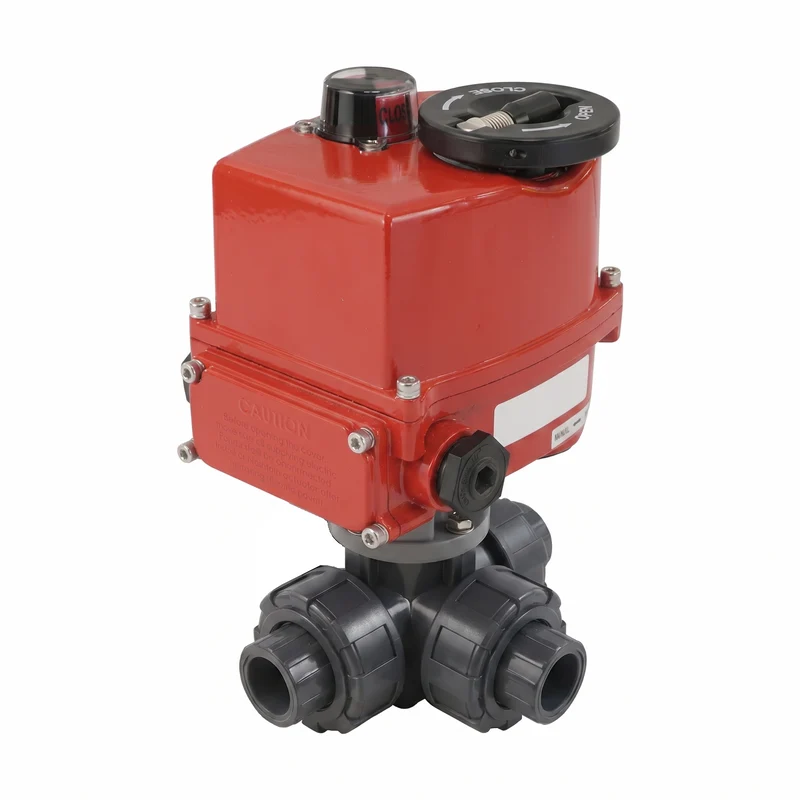

Vanne a bille électrique modulante PVC 3 voies Manchon A Coller 20mm perçage en T 24 V CA/CC

Cet actionneur électrique modulant est proposé en combinaison avec une vanne a bille PVC 3 voies a perçage en T. La vanne dispose de raccords manchon a coller 20 mm avec un modele true union. La vanne a un alésage de 14 mm, avec une valeur Kv de 3,5 m3/h (Cv = 4,05 gpm). Kv exprime le débit d'eau en m3/h pour une chute de pression d'un bar. La vanne peut supporter une pression allant jusqu'a 10 bar a 20°C (145 psi a 68°F). Elle convient aux températures de 0 a 60°C (32 a 140°F). La vanne convient aux applications avec de l'eau contaminée ou des médias corrosifs, tels que des solutions de chlorure (eau de mer ou piscines). Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM.

L'actionneur peut faire pivoter la vanne de 0 a 90 degrés avec un couple de fonctionnement de 40 Nm (couple de démarrage plus élevé, voir le manuel) en 13 secondes. Il nécessite une tension d'alimentation de 24 V CA/CC, dispose d'un cycle de service de courte durée S2 (10 min voir le manuel), et est livré avec un indicateur de positionnement visuel en haut de l'unité pour voir clairement la position de la vanne. En tant qu'actionneur modulant, il est équipé d'un systeme de positionnement numérique (DPS) lui permettant de positionner la vanne n'importe ou entre 0 et 90 degrés. Il nécessite un signal de commande de 4-20 mA (et 0-10V, 2-10V) pour le positionnement. Grâce au boîtier en polyamide (PA) durable de l'actionneur, l'unité bénéficie d'une protection IP67 pour une température ambiante de -10°C a 50°C (14°F a 122°F).
