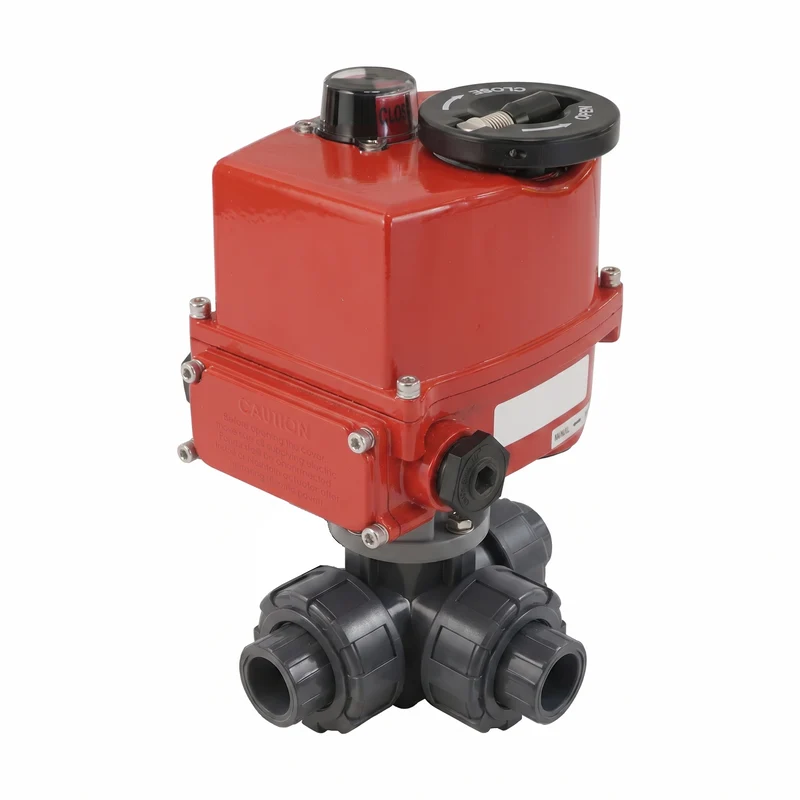

Vanne a bille électrique modulante PVC 3 voies Manchon A Coller 63mm alésage en L 24 V CA/CC

Cet actionneur électrique modulant est proposé en combinaison avec une vanne a bille PVC 3 voies a perçage en L. La vanne dispose de raccords manchon a coller de 63 mm avec un modele true union. La vanne a un alésage de 38 mm, avec une valeur Kv de 42 m3/h (Cv = 48,55 gpm). Le Kv exprime le débit d'eau en m3/h pour une perte de charge d'un bar. La vanne peut supporter une pression allant jusqu'a 10 bar a 20°C (145 psi a 68°F). Elle convient a des températures de 0 a 60°C (32 a 140°F). La vanne convient aux applications avec de l'eau contaminée ou des médias corrosifs, tels que des solutions de chlorure (eau de mer ou piscines). Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM.

L'actionneur peut faire pivoter la vanne de 0 a 90 degrés avec un couple de service de 40 Nm (couple de déverrouillage plus élevé, veuillez consulter le manuel) en 13 secondes. Il nécessite une tension d'alimentation de 24 V CA/CC, dispose d'un cycle de service de courte durée S2 (10 min - voir le manuel) et est livré avec un indicateur de position visuel sur le dessus de l'unité pour voir clairement la position de la vanne. En tant qu'actionneur modulant, il est équipé d'un systeme de positionnement numérique (DPS) permettant de positionner la vanne n'importe ou entre 0 et 90 degrés. Il nécessite un signal de commande de 4-20 mA (et 0-10V, 2-10V) pour le positionnement. Grâce au boîtier durable en polyamide (PA) de l'actionneur, l'unité offre une protection IP67 pour une température ambiante de -10°C a 50°C (14°F a 122°F).
